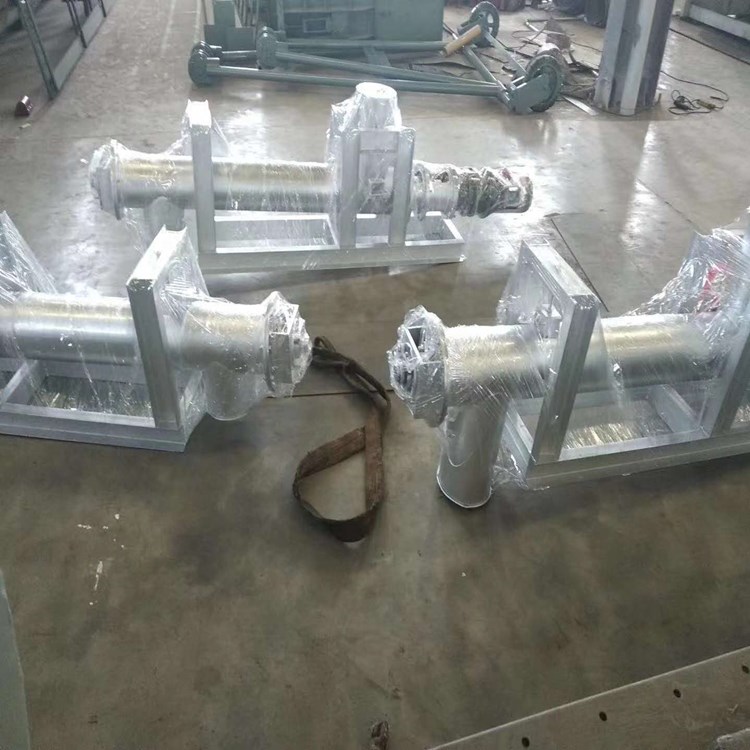

沧州重诺水冷螺旋输送机是输送冶金渣等高温颗粒装物料的设备,确定其所输送物料的冷却效果,以满足对物料的降温要求,是输送机设计中需要解决的一个重要问题.水冷螺旋输送机主要通过螺旋水冷套和水冷轴对高温物料进行冷却,达到降低输送设备及物料温度的目的.冷却水在水冷套中的流动方向与物料运输方向相反,也就是冷却水从输送机的出料口流向入料口.这样就使得沿着输送机轴线方向,冷却水温度分布与物料温度分布变化趋势趋于一致.使用Creo软件对输送机进行三维建模,使用ICEM软件对输送机三维模型进行流体网格划分,利用ANSYS软件中的fluent对输送机物料和冷却水进行温度场分析,利用ANSYS软件对密封结构进行了热流固耦合分析.研究了水冷螺旋输送机对高温物料的冷却效果及其高温端的密封效果,分析了冷却水流量,物料运输量和冷却水道尺寸对冷却效果的影响,同时也分析了高温端的密封结构和密封材料是否满足密封要求.得到以下结论:1)物料输送量对输送物料的降温效果有显著影响,在其他条件不变的情况下,随着输送量的增大,物料的温降有较大幅度的下降.2)冷却水流量对输送物料的降温有一定效果,但效果不大.在其他条件不变的情况下,随着水流量的增大,物料降温小幅下降.设计时不需选取过大水流量.3)沿输送机长度方向的不同部位,冷却降温效果有非常显著的差异.越大的温差降温越明显。厂家热线咨询卢经理
